Miyano

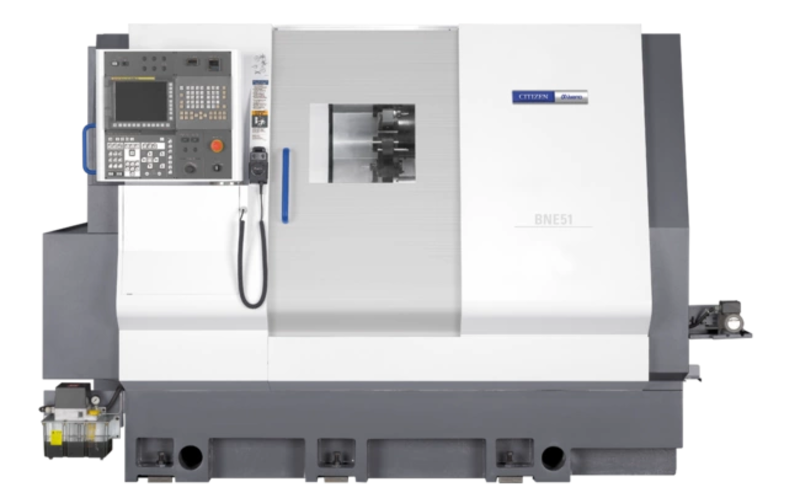

BNE 51S6 / 51SY6

Für anspruchsvolleres Fertigen komplexer Hochpräzisionsteile ab Stange.

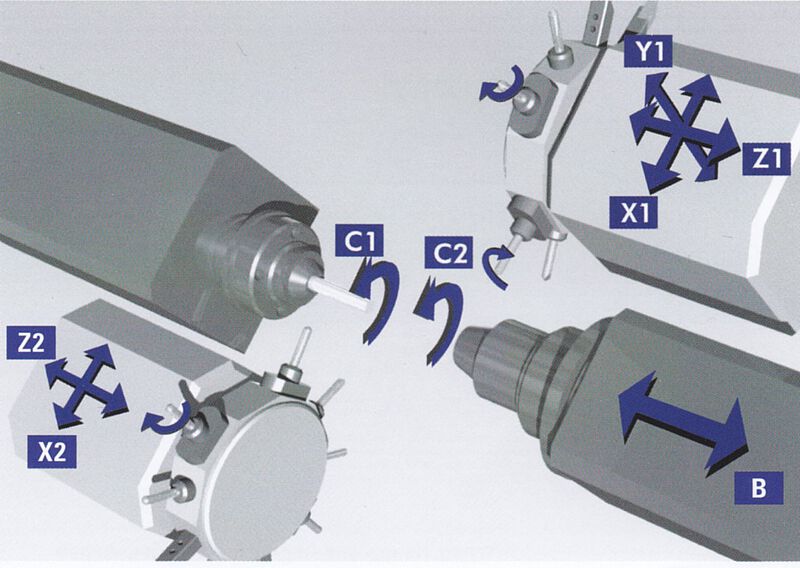

Die BNE-Serie ist speziell auf das heutzutage immer anspruchsvollere Fertigen komplexer Hochpräzisionsteile ab Stange ausgelegt. Durch die Simultan- bearbeitung mit mehreren Werkzeugen können nun auch komplexere Formen ultraschnell und wirtschaftlich bearbeitet werden. Typ S ermöglicht die simultane Mehrfachbestückung von Werkzeugen in L- und R-Spindel. Typ SY mit Y-Achsenschlitten für den oberen Revolver gleicht in seiner Funktionalität einem Bearbeitungszentrum und bearbeitet effizient komplexe Werkstücke.



Besondere Merkmale:



Hochstabile präzisionsgeschabte Kastenführungen.

Leistungsstarke Werkzeuge.

Einfache Bedienbarkeit.

Optional bis 65 mm Durchlass.







Technische Daten:

Steuerung: Fanuc 32i- B2 system
Anzahl gesteuerter Achsen: 5 / 6 + 2 Achsen
Max. Drehdurchmesser: 165 mm
Stangendurchlass: max. 51 mm / optional 65 mm
Max. Drehlänge: 380 mm
Antriebsleistung Hauptspindel: 15/ 11 kW
Antriebsleistung Gegenspindel: 5,5 / 3,7 kW
Drehzahl Hauptspindel: 5.000 U/min
Drehzahl Gegenspindel: 5.000 U/min
Antriebsleistung Revolver: 2,2 kW
Drehzahl AGWs: 6.000 U/min
C-Achse: Haupt- und Gegenspindel
Anzahl Revolver: 2 mit je 12 Sationen (Angetrieben) - Model SY mit Y Achse an oberen Revolver

Abmessungen (LxBxH) in mm: 2.690 x 2.160 x 2.080 mm
Gewicht: 7.800 kg
