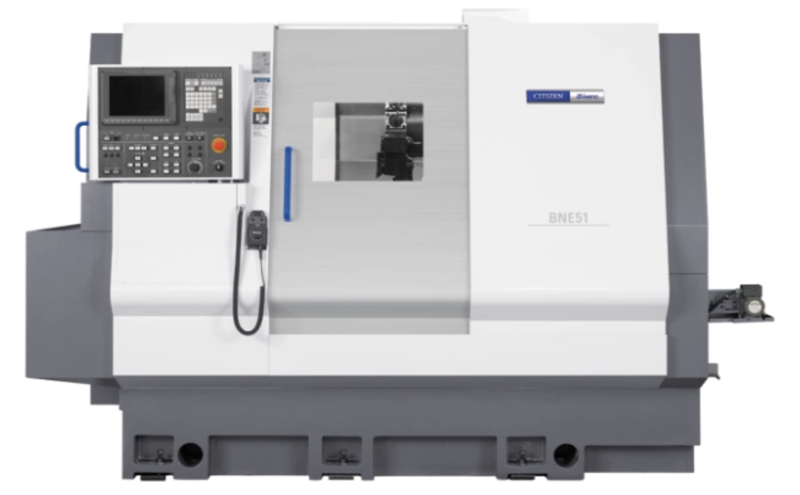

Miyano

BNE 51MSY

Mit zusätzlicher X-Achse, für mehr Simultanbearbeitung.

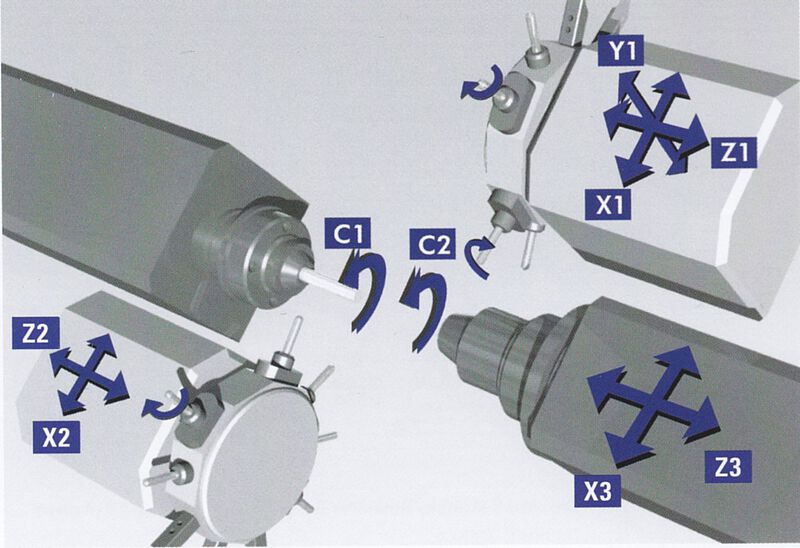

Die BNE-Serie ist bekannt für ihre hohe Stabilität, Hochleistungszerspanung und überragende Präzision. Das Modell MSY erweitert das Leistungsspektrum der BNE-Serie durch Einsatz der X3-Achse an der Abgreifspindel (SP2) sowie Synchron-/Überlagerungssteuerung für die Simultanbearbeitung mit 3 Werkzeugen. Das Ergebnis sind schnellere Zykluszeiten, eine extrem einfache Bedienung sowie die Fähigkeit zur Bearbeitung komplexer Werkstücke.



Besondere Merkmale:



Höchste Stabilität für präzise Bearbeitung.

Bedienerfreundlicher Betrieb.

Simultane Bearbeitung mit bis zu 3 Werkzeugen gleichzeitig.

Optional bis 65 mm Durchlass.







Technische Daten:

Steuerung: Mitsubishi Meldas M730VS
Anzahl gesteuerter Achsen: 7 + 2 Achsen
Max. Drehdurchmesser: 165 mm
Stangendurchlass: max. 51 mm / optional 65 mm
Max. Drehlänge: 90 mm
Antriebsleistung Hauptspindel: 15/ 11 kW
Antriebsleistung Gegenspindel: 5,5 / 3,7 kW
Drehzahl Hauptspindel: 5.000 U/min
Drehzahl Gegenspindel: 5.000 U/min
Antriebsleistung Revolver: 2,2 kW / optional 4,0kW
Drehzahl AGWs: 6.000 U/min
C-Achse: Haupt- und Gegenspindel
Anzahl Revolver: 2 mit je 12 Sationen (Angetrieben) mit Y Achse am oberen Revolver

Abmessungen (LxBxH) in mm: 2.725 x 2.160 x 2.080 mm
Gewicht: 8.000 kg
