Miyano

ABX 51 / 64 THY2

Das perfekte Drehzentrum mit drei Y-Achsen.

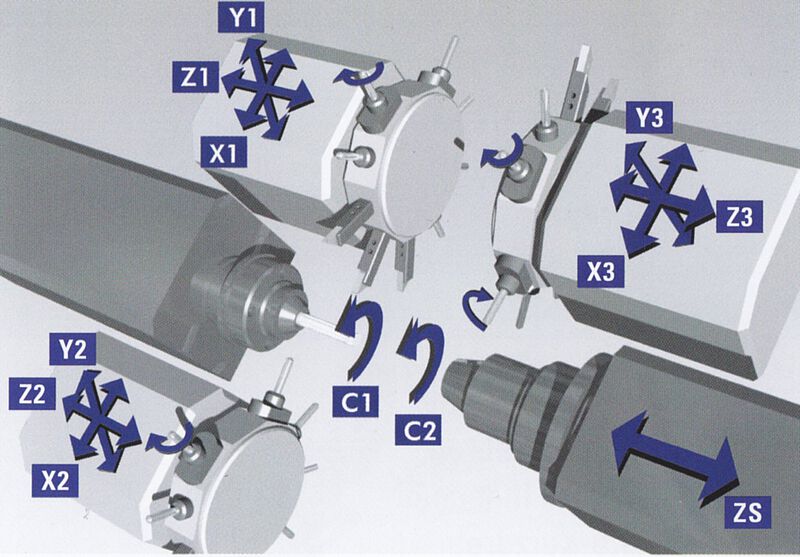

Zwei oben liegende Revolver links und rechts mit Y-Achse bei der ABX-51/64 THY sowie ein weiterer Revolver unten, ebenfalls mit Y-Achse, ermöglichen einen ungehinderten Zugang zu beiden Spindeln und erlauben die uneingeschränkte ideale Prozessaufteilung und flexible Werkzeugbestückung.



Besondere Merkmale:



Drei Y-Achsen garantieren höchste Wirtschaftlichkeit und Produktivität.

Hohe Stabilität und hohes Drehmoment durch 40 Nm an den angetriebenen Werkzeugen.

Optional bis zu 80 mm Durchlass.







Technische Daten:

Steuerung: Fanuc 31i-B
Anzahl gesteuerter Achsen: 10 + 2 Achsen
Max. Drehdurchmesser: 210 mm
Stangendurchlass: max. 51 / 64 mm / optional 80mm
Max. Drehlänge: 118 / 125 mm
Antriebsleistung Hauptspindel: 15/ 11 kW
Antriebsleistung Gegenspindel: 7,5 / 5,5 kW
Drehzahl Hauptspindel: 5.000 / 4.000 U/min
Drehzahl Gegenspindel: 5.000 U/min
Antriebsleistung Revolver: 4,5 kW
Drehzahl AGWs: 6.000 U/min
C-Achse: Haupt- und Gegenspindel
Anzahl Revolver: 3 mit je 12 Sationen und Y Achse

Abmessungen (LxBxH) in mm: 3.290 x 2.204 x 2.222 mm
Gewicht: 11.350 kg
