Cincom

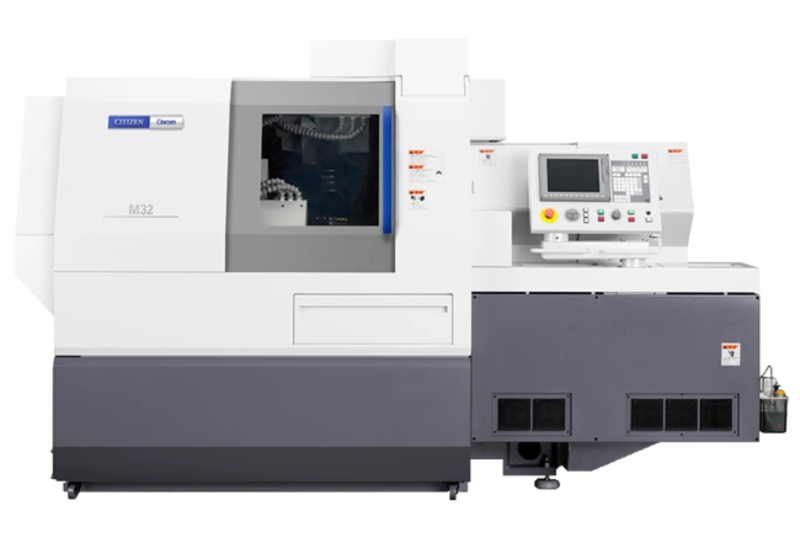

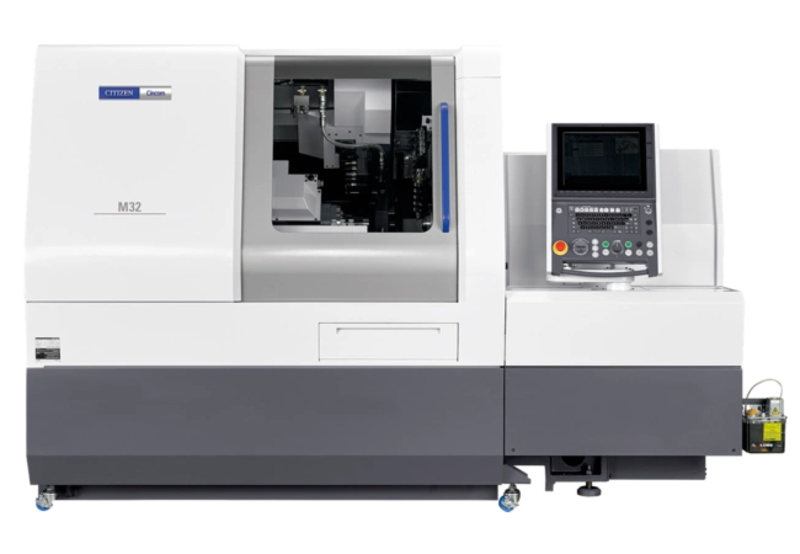

M32

Neu geboren: Die M32 der nächsten Generation.



Die neu konzipierte Abdeckung verbessert Zugänglichkeit und Sicht, während die Bedientafel mit Mensch-Maschine-Schnittstelle der neuen NC-Steuerung einschließlich Touchpanel, Arbeitsabläufe und Überwachung optimiert.



Mit Hilfe der Strukturanalyse wurde ein hochrobustes Design entwickelt, welches ein optimales Gleichgewicht zwischen Kraft und Gewicht garantiert und so die bei der Zerspanung benötigte Stabilität verbessert. Die Werkzeugbestückung des Revolvers wurde von der Pike auf geändert.

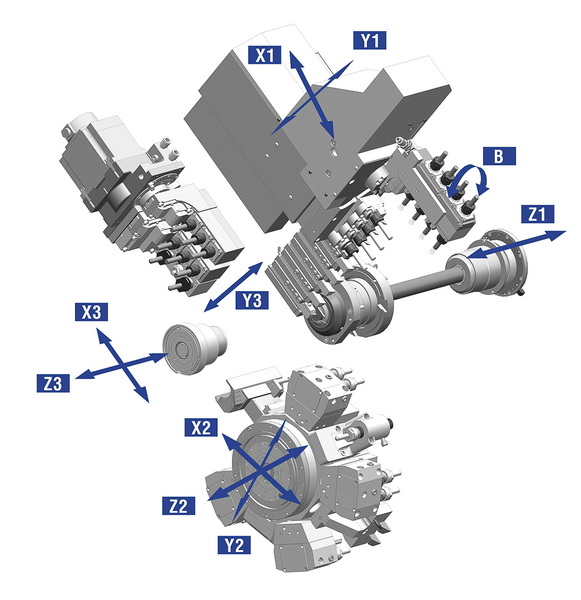

Für angetriebene Werkzeuge steht nun ein Einzelantrieb zur Verfügung. Der Vertikalhalter kann für die Konturbearbeitung mit bis zu fünf gesteuerten Achsen inklusive B-Achse (Typ VIII) ausgestattet werden. Der Werkzeughalter für die Rückseitenbearbeitung verfügt über winkeleinstellbare angetriebene Werkzeuge (Typ VII und VIII) und bewältigt so komplexe Bearbeitungsaufgaben in Kombination mit der Y-Achse.



Durch Verbesserung der Rückseitenbearbeitung wurde auch gleichzeitig der Spielraum bei der Prozessaufteilung erweitert. An Haupt- und Abgreifspindel kommt nun ein leistungsstarker 5,5/7,5 kW Spindelmotor zum Einsatz. Die Maschine ist umrüstbar auf mit oder ohne Führungsbuchse und kann optional bis zu Ø 38 mm erweitert werden.



Besondere Merkmale:



Ultimativer Werkzeugträger + Revolver

Neues, moderneres Design

Rückseitenbearbeitung für die Herstellung noch komplexerer Formen

Neuer Revolver mit Einzelantrieb

Leistungsstärkerer Spindelmotor







Technische Daten:

Steuerung: Meldas 700M / 850W
Anzahl gesteuerter Achsen: 8 / 10 + 2 Achsen
Stangendurchlass: max. 32 mm / optional 38 mm
Max. Drehlänge: 320 mm
Antriebsleistung Hauptspindel: 7,5 kW
Antriebsleistung Gegenspindel: 3,7 / 7,5 kW
Drehzahl Hauptspindel: 8.000 U/min
Drehzahl Gegenspindel: 8.000 U/min
C-Achse: Haupt- und Gegenspindel
Werkzeuganzahl gesamt: max. 46 Werkzeuge

Abmessungen (LxBxH) in mm: 2.520 x 1.382 x 1.750 mm / 2.860 x 1.465 x 1.900 mm
Gewicht: 2.900 / 4.350 kg

Mit und ohne Führungsbuchse verwendbar (Version V)
